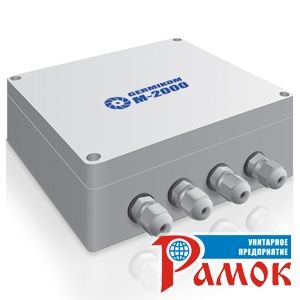

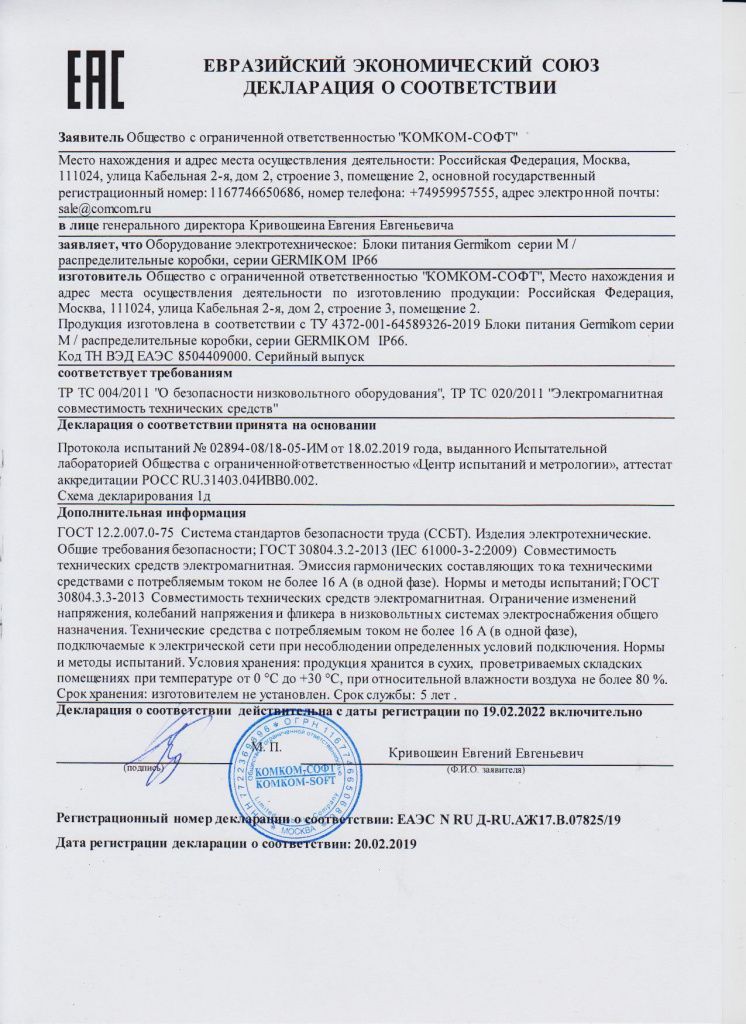

Уличный герметичный блок питания Germikom M-2000

Назначение и особенности

GERMIKOM-M — уличные герметичные импульсные блоки питания с номинальным током нагрузки 1,25, 2 или 3А, преобразующие переменное напряжение 100-240 В в постоянное напряжение 12 В. Блоки питания обеспечивают защиту от повышения напряжения на выходе при возникновении неисправностей в самом блоке питания, а также защиту от переполюсовки, защиту от короткого замыкания и перегрева. Блоки питания оснащены пластиковыми гермовводами, а также специальными уплотнителями по контуру крепления крышки на корпус, что обеспечивает герметичность внутреннего пространства. Уличные блоки питания GERMIKOM-M могут использоваться для питания:

• Уличных видеокамер
• Уличных видеокамер с ИК-подсветкой
• Видеокамер внутреннего исполнения с большим током потребления
• Уличных ИК-прожекторов
• Электромагнитных замков
• Электромеханических замков
• Инфракрасных уличных извещателей
• Радиоканальных уличных извещателей и т.д.

Кроме того, уличный герметичный блок питания GERMIKOM-M целесообразно использовать в неотапливаемых складских и производственных помещениях.

Устройство и принцип работы, комплектация

Блоки питания GERMIKOM-M состоят из герметичного корпуса со степенью защиты класса IP66 и внутренней электронной части, которая обеспечивает питание нагрузки потребителя. В блоках питания GERMIKOM-M имеется встроенная клеммная колодка для коммутации питания и видеосигнала внутри корпуса блока питания. Блоки питания GERMIKOM-M преобразуют переменное напряжение 100-240 В в постоянное стабилизированное напряжение 12 В с номинальным током нагрузки 1,25, 2 или 3А, с амплитудой пульсаций выходного напряжения не более 150 мВ.

Комплектация:

• Уличный герметичный блок питания GERMIKOM-M
• Руководство по эксплуатации
• Упаковочная коробка
• Монтажный комплект

Внимание! Комплектация и некоторые параметры устройства могут быть изменены производителем без дополнительного уведомления.

Установка и подключение

Внимание! Работы по установке корпуса блока питания нельзя проводить в дождливую погоду, так как это может привести к попаданию влаги на блок питания и последующему выходу его из строя. Для избежания поражения электрическим током, работы по монтажу можно производить только при отключённом питании 220 В.

Установка уличного блока питания:

1. Снять крышку с блока питания;
2. Закрепить корпус на вертикальную поверхность (стена, столб и т.д.), не подверженную вибрации, с помощью крепежных саморезов (в комплекте);
3. Проложить сетевой кабель от блока питания к месту подключения, не подключая к высокому напряжению!
4. Завести кабель в гермоввод, зачистить контакты и подключить к клеммам блока питания, обозначенным «AC220V»;
5. Кабель питания нагрузки завести в гермоввод и подключить к клеммам блока питания, обозначенным «DC +12V» и «GND»;
6. Если необходимо, коаксиальный кабель завести в гермоввод и подключить к клеммам блока питания, обозначаемым «VIDEO» и «GND»;
7. Возможны 3 варианта коммутации (см. стр 7, 8, 9);
8. Затянуть крышки гермоввод, закрепить крышку блока питания;
9. Подать напряжение 220 В на блок питания.

Схема установки

Схема подключения. Вариант 1

Схема подключения. Вариант 2

Схема подключения. Вариант 3

Требования по эксплуатации

Перед началом работы с блоком питания GERMIKOM-M внимательно ознакомьтесь с данным руководством.

При нарушении нормальной работы блока питания отключите его от сети и свяжитесь с производителем, либо со своим дилером.

Не устанавливайте блок питания в местах, которые не соответствуют рабочему температурному режиму: от -45°С до +50°С.

Внимание! Кабельные гермовводы рассчитаны на применение кабеля круглого сечения. Использование других типов кабеля может привести к негерметичности кабельных вводов и выходу изделия из строя.

Для сохранения герметичности при эксплуатации, корпус блока питания должен монтироваться в положении «гермовводами вниз».

Условия хранения

Хранение уличных блоков питания осуществляется в закрытом помещении при отсутствии воздействия агрессивной среды в виде паров, кислот или щелочей.

Температура окружающего воздуха -45°С... +80°С; относительная влажность воздуха не более 95% при температуре 25°С.

Условия транспортировки

Транспортировку осуществлять в таре, исключающей смещение упакованных изделий друг относительно друга, ударные воздействия и прямое попадание атмосферных осадков. Погрузка и выгрузка коробок с изделиями должна производиться со всеми предосторожностями, исключающими удары и повреждения коробок. Температура окружающего среды при транспортировке -45°С... +80°С; относительная влажность воздуха не более 95% при температуре +25°С.

Гарантийные обязательства

Изготовитель гарантирует соответствие изделия серии GERMIKOM-М заявленным техническим характеристикам при условии соблюдении потребителем правил хранения и эксплуатации, приведенных в данном документе. Гарантийный срок на уличный герметичный блок питания GERMIKOM-M составляет 36 месяцев с момента продажи.
