Мачта составная алюминиевая МА

Составные алюминиевые и дюралюминиевые мачты стандартно изготавливаются из труб d=50 мм с толщиной стенки 2 мм.

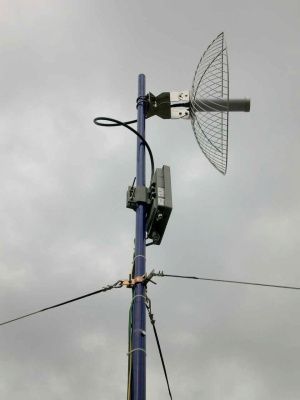

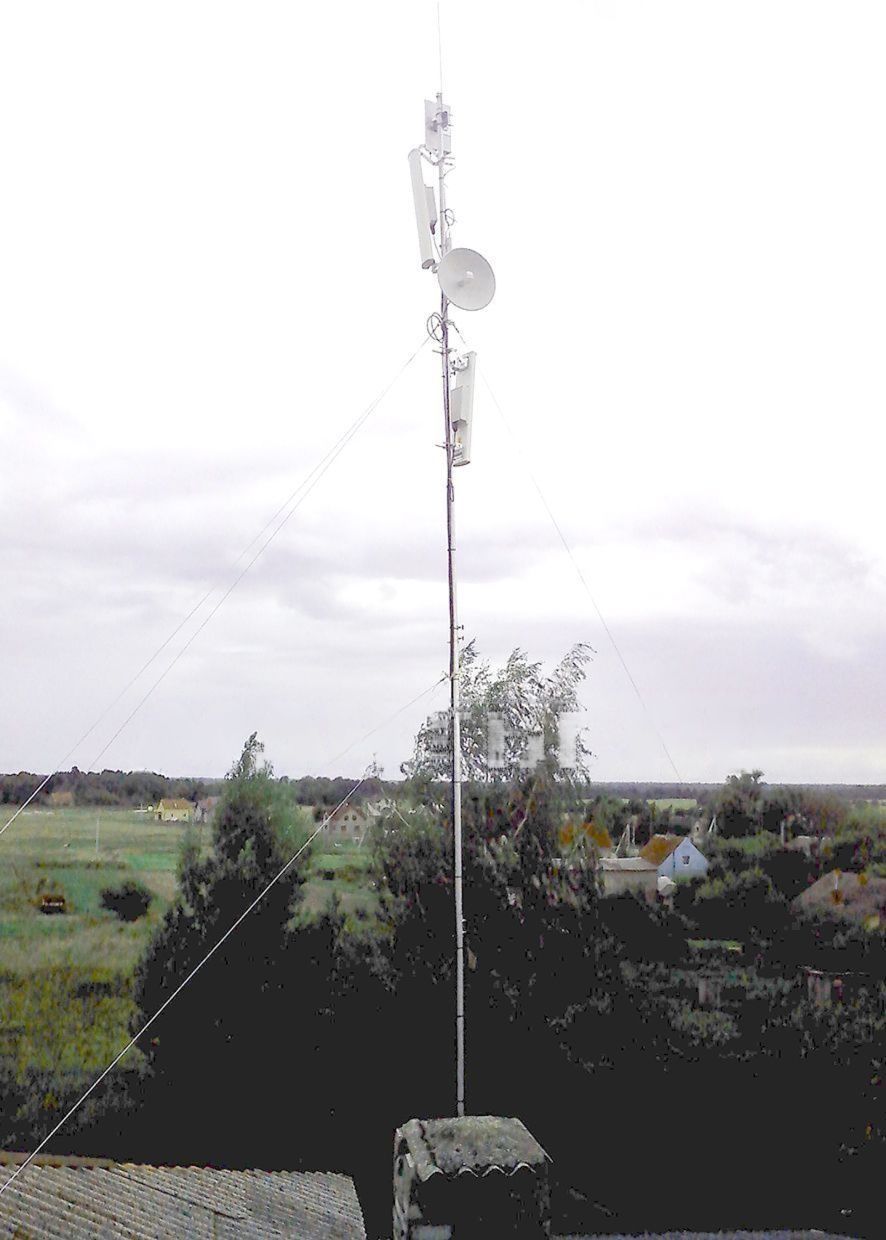

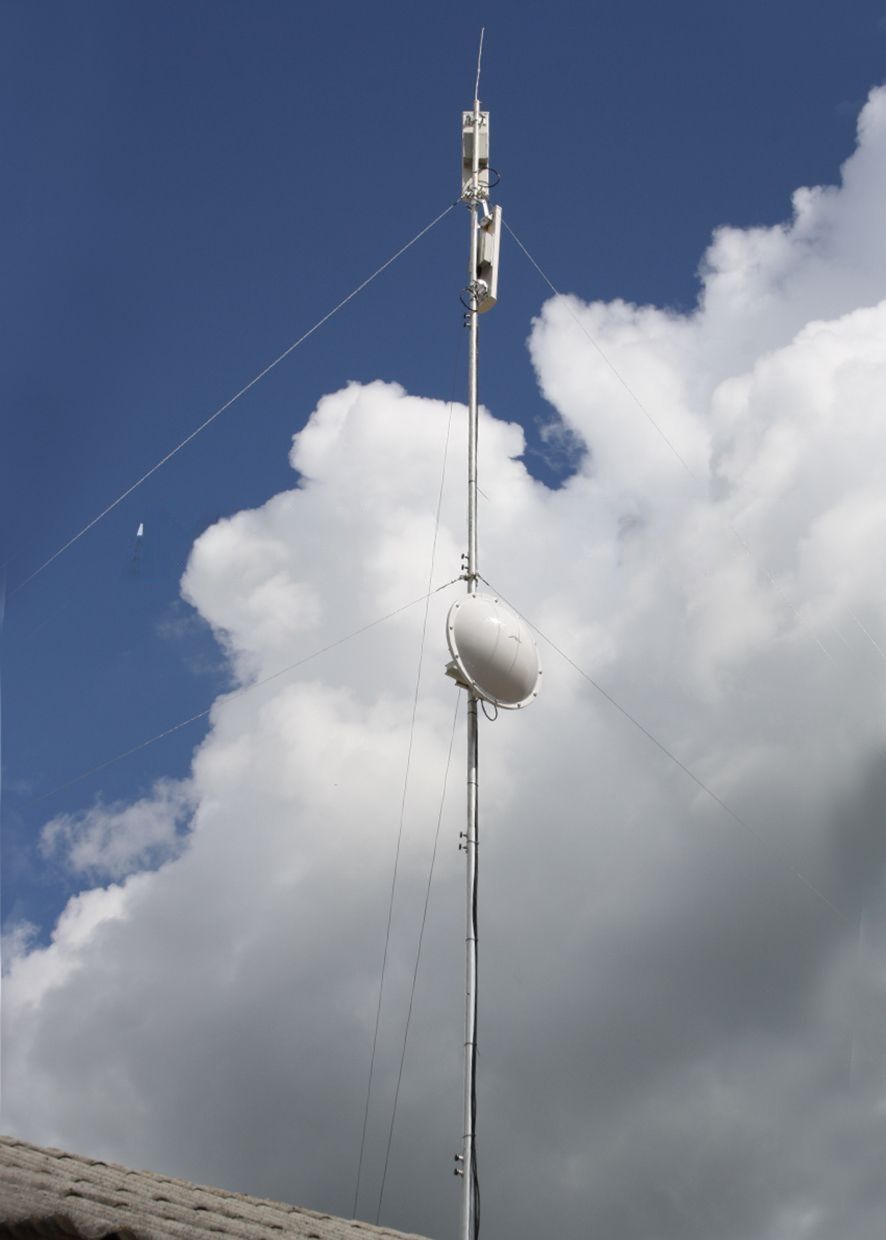

Эти мачты используются для лёгких антенных комплексов, и отличаются простотой монтажа и лёгкостью конструкции . Алюминиевые мачты имеют ограничения по высоте мачты до 10 м., дюралюминиевые - до 12 м. Это связано с мягкостью и эластичностью материалов. При этом, несущая способность дюралюминиевых мачт выше, чем у алюминиевых в 3-4 раза.
При необходимости, возможен вариант увеличения высоты до 20 м., с максимальной нагрузкой 8 кг - дюралюминиевые усиленные мачты.
Усиленные составные мачты из сплавов высотой более 12 м. являются исключительно заказными позициями со сроком изготовления от 3 недель, в зависимости от объёма.

Мачта алюминиевая МА RadioТЕХНИК™.

Паспорт

1. Назначение.

                   Мачта МА предназначена для сборки антенных устройств высотой до 12 метров. Допускаемое количество секций от 2 до 6. Дополнительная нагрузка должна быть рассчитана согласно техническому заданию.

2. Состав изделия.

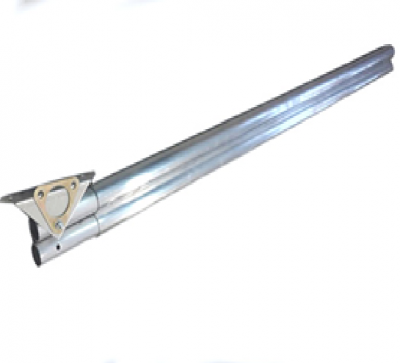

   - секции мачты   d 50 мм;

   - комплект крепежа;

   - основание (подпятник);

   - комплект хомутов;

   - сопроводительная документация.



3. Технико-эксплуатационные характеристики.

1. Общая высота мачты                                                                                          до 12000 мм

2. Масса секции, не более                                                                                       2 кг

3. Срок службы мачты, не менее                                                                           7 лет



4. Подготовка, установка и порядок работы.

1.            При выполнении работ требуется неукоснительно соблюдать все пункты указаний по технике безопасности.

2.            Установку мачты начните с выбора места установки, которое должно удовлетворять указаниям по техники безопасности. Место для установки должно быть ровным, твёрдым и прочным, способным выдержать нагрузку создаваемую мачтой и всем навесным оборудованием, установленным на неё, включая усилия от тросовых оттяжек. В случае необходимости следует предварительно подготовить фундамент. Таким же образом подготовьте точки, куда будут крепиться оттяжки.

3.            Места для крепления оттяжек следует выбирать таким образом, чтобы их ветви проходили через горизонтальную окружность, центром которой является вертикальная ось мачты. Угол между ветвями оттяжек должен быть 120 ° в горизонтальной плоскости. Для увеличения несущей способности мачты и уменьшения нагрузки на ветви оттяжек и элементы крепежа следует увеличивать угол между вертикальной осью мачты и оттяжкой.

4.            Приготовьте необходимые инструменты и приспособления (дрель, гаечные ключи, молоток и т.д. и т.п.).

5.            Соедините все колена вместе, заранее надев на колена необходимое количество хомутов, места соединений зафиксируйте стопорными болтами.

6.            Соедините болтом необходимой длины, пружинной шайбой и гайкой нижнее колено мачты с неравнополочными уголками подпятника (используя соответствующие отверстия в них).

7.            Приведите мачту из горизонтального положения ,в положение, из которого будет осуществляться подъём в рабочее состояние, убедитесь в её устойчивости.

8.            Используя болты, анкеры, дюбеля и т.п. надёжно прикрепите уголки подпятника к основанию (месту установки). Установите элементы крепежа для монтажа оттяжек в предварительно выбранные точки. Закрепите в необходимых местах мачты хомуты под оттяжки. Прикрепите к хомутам тросы требуемой длины через коуши и застопорите его зажимами. С других сторон тросов прикрепите через коуши талрепы, шпильки которых должны быть вывинчены до максимальной длины и застопорите троса зажимами. Опрессуйте все концы тросов обжимными насадками.

9.            Закрепите на крайнем верхнем колене навесное оборудование. При установке навесного оборудования следует руководствоваться принципом: чем больше ветровое сопротивление и масса оборудования – тем ниже его точка крепления на мачте.

10.          Покройте все резьбовые соединения консистентной смазкой.

11.          Зацепите крюки талрепов двух прилежащих ветвей всех ярусов оттяжек за соответствующие им элементы крепежа.

12.          Используя противолежащие ветви всех ярусов оттяжек, поднимите мачту в вертикальное положение (по методу падающей стрелы), и зацепите крюки талрепов за свободные элементы крепежа. Обязательным условием является равномерность натяжения ветвей оттяжек, в момент подъёма мачты.

13.     Используя талрепы, произведите предварительное натяжение тросов и проверьте вертикальность установки с помощью отвеса. В случае надобности – отрегулируйте длину ветвей оттяжек с помощью талрепов.

14.       Используя нижние стопорные болты, заземлите конструкцию.

15.       Покройте все резьбовые соединения и точку заземления консистентной смазкой.

16.       Произведите окончательное натяжение всех ветвей оттяжек.



5. Гарантия поставщика.

   Поставщик гарантирует соответствие качества и комплектность изделия прилагаемым документам. При обнаружении нарушений, как по качеству, так и по комплектности, Поставщик устраняет замеченные недостатки в течение 10 дней с момента их обнаружения.

    Гарантийный срок на изделие составляет 12 месяцев с момента поставки при условии проведения регламентных работ. В течение этого срока Поставщик за свой счет устраняет возникшие недостатки, если таковые не возникли по вине Заказчика в связи с нарушением им правил монтажа и эксплуатации изделия. В противном случае устранение возникших недостатков и ремонт изделия производятся Поставщиком за счет Заказчика.

   Технологический процесс соответствует ТУ 5264-001-54286458-2012.

    Мачта соответствует климатическому исполнению 1У (Для эксплуатации на открытом воздухе в макроклиматическом районе с умеренным климатом) Ветровой регион 1-2.

по ГОСТу 15150-69 «Исполнение для различных климатических районов».
