Счетчик посетителей Кондор-7

Комплектность и технические характеристики счетчика посетителей
Кондор-7

Установка и принцип работы

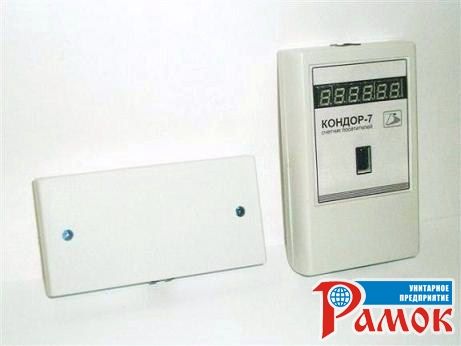

На поверхности стены на высоте 1200 мм от пола закрепляется (для крепления допускается использование наиболее подходящих стандартных кронштейнов) передатчик счётчика посетителей Кондор-7, на котором размещены два инфракрасных излучателя. На противоположной стороне прохода на такой же высоте закрепляется приемник, с расположенным на нём ИК-датчиком. При этом они устанавливаются на противоположных сторонах прохода друг против друга таким образом, чтобы их оптические оси совпадали, и приемник принимал сигнал от передатчика (в левом нижнем знакоместе индикатора приемника должен появиться квадрат).

Принцип работы основан на подсчёте количества пересечений ИК луча. Эта информация заносится в приёмник и позволяет производить подсчет посетителей, а порядок перекрытия луча от излучателей позволяет определить направление прохода. Приёмник счётчика посетителей магазина Кондор-7 содержит микросхему памяти на 2 МБ, отформатированную файловой системой FAT-12. Статистические данные о проходах хранятся в базе данных dBase+ (в стандартных файлах формата DBF). Для доступа к ним можно воспользоваться любым WEB-браузером (протоколы FTP или HTTP сети Ethernet). Ниже приведены скриншоты, показывающие статистические данные о посетителях через WEB-браузер. Счетчик посетителей Кондор-7 также может быть подключен к компьютеру через разъем USB как обычный съёмный диск - режим работы MSD устройства (Mass Storage Device). В этом случае статистические данные будут получены как при работе с обычным съёмным диском.

В счётчике покупателей Кондор-7 также реализован FTP-клиент, что позволяет самому счетчику через заданные промежутки времени могут отправлять данные о проходах на указанный FTP-сервер.

В комплект поставки входит программное обеспечение для последующего анализа и обработки данных. Через WEB-интерфейс можно построить 6-разновидностей статистических отчетов: за всё время работы - по дням, и за день - по 1, 5, 10, 30, 60 мин.

Рисунок 1 - Поминутный отчет
Рисунок 2 - Почасовой отчет

Для сбора информации о проходах в комплект поставки счётчиков посетителей Кондор-7 входит программа "VT Кондор. Агрегатор", устанавливаемая указанным выше мастером установки. , которая позволяет строить отчеты в виде графиков, диаграмм или таблиц, основываясь на полученных о проходах данных. При этом возможно построение отчетов в разрезе следующих временных интервалов:

за день – по 10 минут, по 30 минут, по 60 минут;

за 1 неделю – по дням;

за 1 месяц – по дням;

за 1 год – по дням, по месяцам.

Для сбора информации о проходах из любого количества удаленных магазинов через интернет программа "VT Кондор. Агрегатор" может быть установлена отдельно (файл для установки программы: Condor Agregatorcondor-agregator-setup.exe). Файлы данных, в этом случае передаются из удаленных объектов в офис через FTP-сервер. Перенос всех данных из полученных DBF-файлов в свою базу данных производится путем нажатия на 1 кнопку "ИМПОРТ ДАННЫХ" (после того, как всё настроено 1 раз). Программа позволяет делать наложение однотипных отчетов друг на друга, что позволяет наглядно производить сравнение данных, полученных в разное время или с разных объектов.
Программное обеспечение для системы подсчета посетителей Кондор-7 работает под операционными системами Windows XP/ Vista/ 7, Windows Server 2003/2008. Все программы обработки данных о проходах входят в комплект поставки приборов (поставляются на CD диске).

Рисунок 3 - Точный подсчет посетителей: статистика посещений. Пример отчётов

Счётчик подсчета посетителей Кондор-7 и 1С

Внешняя обработка Кондор-7 для программы 1С: Предприятие 8. Конфигурация "1С: Розница 8", редакция 1.0

Для обработки данных подсчёта посетителей в 1С: Предприятие 8. Конфигурация "1С: Розница 8", редакция 1.0 в комплект поставки включена внешняя обработка. Это файл с именем LoadInCondor7InOut.epf. В редакции 1С: Розница 1.0 присутствуют необходимые средства и механизмы для фиксации информации о посетителях магазинов. Также есть отчет "Конвертация посетителей", который анализирует количество посетителей и реальных покупателей в заданные временные периоды. Отчет строится на основе полученных от счётчика посетителей Кондор-7 данных о количестве вошедших и вышедших из торгового зала посетителей и количестве проходов сотрудников (при необходимости заносятся в ручном режиме пользователем 1С).

Коэффициент конвертации определяется как отношение в процентном выражении количества покупателей (соответствует количеству чеков продаж товара в 1С) и количества посетителей магазина. Таким образом, данный коэффициент является показателем удовлетворенности спроса покупателей. Возможно построение следующих отчетов "Конвертация посетителей": за день, неделю, декаду, месяц, квартал, полугодие, год. При этом данные могут обрабатываться от большого количества магазинов, каждый из которых может иметь несколько входов и выходов. На рисунке 4 в качестве примера показан пример отчета "Конвертация посетителей" за день.

Рисунок 4 - Пример отчета "Конвертация посетителей" за день

Внешняя обработка Кондор-7 для программ 1С: Предприятие 8.2. ( любой конфигурации)

Внешняя обработка Кондор-7 (программа Кондор-7.epf) предназначена для проведения анализа работы торгового предприятия любого формата (одиночных или сетевых магазинов и аптек, автосалонов, торговых или торгово-развлекательных центров и т.д.), использующих автоматизированные системы учета фирмы 1С. Анализ проводится на основе данных о посещаемости торгового предприятия, получаемых с помощью счётчика посетителей Кондор-7 и данных из программ 1С (Документ "Чек ККМ", Документ "Приходный кассовый ордер"). Внешняя обработка позволяет работать с базами данных, получаемых от любого количества магазинов, включая удалённые. При этом для сбора баз данных от этих магазинов может быть использовано любое построение сети (кабельное соединение, Ethernet, WIFI или их комбинация). Программа позволяет выгружать базы данных проходов со счетчиков посетителей Кондор-7 и обрабатывать их для получения статистических данных.

В программе предусмотрено четыретипа отчетов:

Сводный отчет. Этот тип отчета предназначен для получения сведений о входах, выходах и перекрытиях лучей за весь хранимый период времени.

Отчет на дату. Тип предназначен для получения статистических данных за определенную дату.

Отчет за период. Этот тип предназначен для получения сводной информации о входах, выходах и перекрытиях лучей за выбранный период.

Отчет по выбранным датам. Данный тип отчета позволяет получить статистику за выбранные даты.

В программе предусмотрено два вида отчетов:

Таблица. При построения этого вида отчета данные будут выведены в таблицу. Пример отчета с видом таблица: Каждая строка содержит информацию о количестве входов и выходов в указанное время, а также признак перекрытия лучей. Если во временной промежуток не было событий, данные в отчет не выводятся.

Диаграмма. Вид отчета, предназначенный для вывода данных в диаграмму. При выборе данного вида отчета, становится доступным поле выбора типа диаграммы: «Гистограмма объемная», «График», «Изометрическая диаграмма».

Примеры сводного отчета за период и отчета на дату (за день) приведены на рисунках 5, 6.
Рисунок 5 - Сводный отчёт за период

Рисунок 6 - Отчёт на дату (за день)

Статистика.

Возможно построение статистических отчетов, содержащих следующие сведения:

Количество проходов в будние дни.

Количество проходов в выходные дни.

Период, в который совершено больше всего проходов.

Период, в который было совершено наибольшее количество проходов в будние дни.

Период, в который было совершено наибольшее количество проходов в выходные дни.

Таблица проходов по временным периодам.

Пример отчета статистики за период приведен на рисунке 7.

Рисунок 7 - Статистика посещений за период

Конвертация посетителей

Отчет "Конвертация посетителей" предназначен для анализа покупок, совершенных посетителями. Внешний вид отчета за выбранную дату представлен на рисунке 8.
